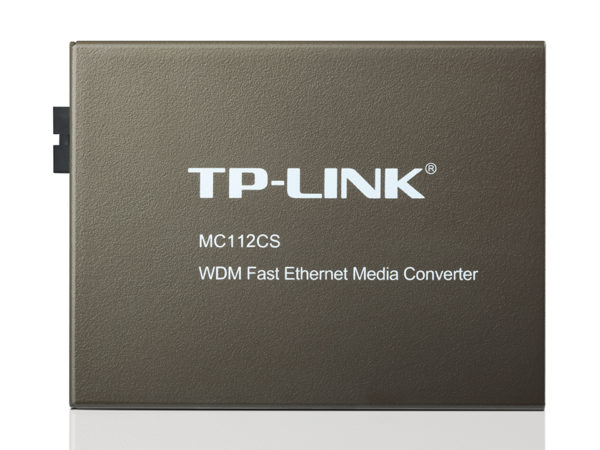

Conversor de Mídia WDM de 10/100 – MC112CS
- Descrição
Descrição

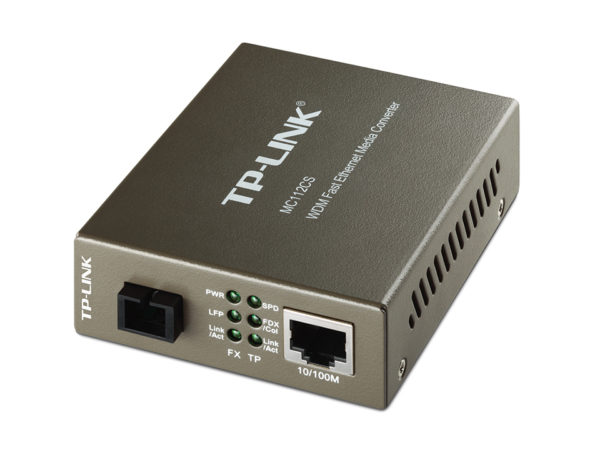

O MC112CS é um conversor de mídia projetado para converter fibra ótica 100BASE-FX para cabo de cobre 100Base-TX ou vice-versa. Adotando tecnologia WDM, o MC112CS usa apenas um cabo de fibra para transmitir e receber dados, o que vai economizar a metade do custo de cabeamento para você. Concebido sob os padrões IEEE 802.3u 10/100Base-TX e 100Base-FX , o MC112CS foi concebido para utilização com cabo de fibra de modo único utilizando o conector do Tipo SC. O MC112CS suporta laser de onda longa (LX) com uma taxa de transmissão plena de velocidade à cabo. Ele trabalha a 1310nm na transferência de dados e a 1550nm na recepção de dados. Assim, o dispositivo de outra extremidade coopera com o funcionamento do MC112CS a 1550nm na transferência de dados e a 1310nm na recepção de dados. Um outro conversor de mídia MC111CS da TP-LINK é apenas um dos exemplos de cooperação com o MC112CS.
Outras características desse módulo incluem a capacidade de ser usado como um dispositivo autónomo (sem chassis requerido), Auto MDI / MDI-X para porta TX , auto negociação do modo duplex na porta TX e LEDs de status no painel frontal. O MC112CS vai transmitir ao longo da fibra ótica utilizando fibra de modo único na distância de até 20 km.
- Compatível com padrões 802.3u 10/100Base-TX, 100Base-FX
- Repasse da falha de link e Falha de extremidade minimizam a perda causada por falha no link
- Adota tecnologia WDM, transmissão e recepção de dados em uma única fibra
| CONVERSOR DE MÍDIA E MÓDULO | |
|---|---|
| Padrões e Protocolos | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Funções Básicas | Adota tecnologia WDM Modo de transferência Half / Full-Duplex para porta FX Controle de Fluxo Full Duplex (IEEE 802.3x) Controle de Fluxo Half Duplex (Backpressure) Repasse da falha de link e Falha de extremidade minimizam a perda causada por falha no link Estende a distância da fibra em até 20km |
| Portas | 1 porta SC/UPC 100M 1 porta RJ45 100M (Auto MDI / MDIX) |
| Comprimento da Onda | 1310nm Tx/1550nm Rx |
| WDM TX | 1310nm |
| WDM RX | 1550nm |
| Network Media 10BASE-T | UTP cabo categoria 3, 4, 5 (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) |
| Network Media 100BASE-T | UTP cabo categoria 5, 5e (máximo 100m) EIA/TIA-568 100Ω STP (máximo 100m) |
| Network Media 100BASE-FX | Fibra de modo único |

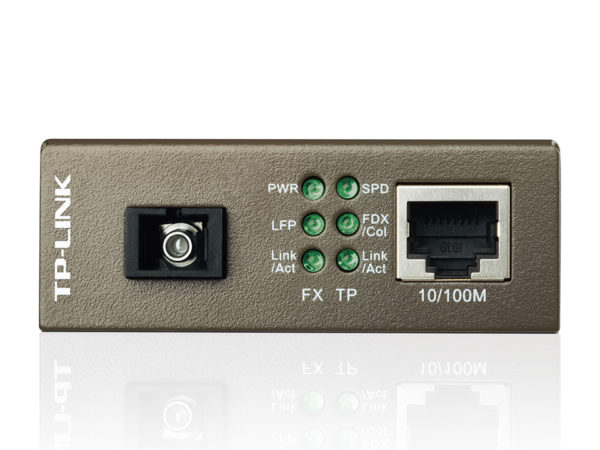

| Indicadores LED | LIGADO, FDX/Col, Link/Ativo, SPD |
| Dimensões (L*C*A) | 3.7*2.9*1.1 Pol. (94.5*73.0*27.0 mm) |

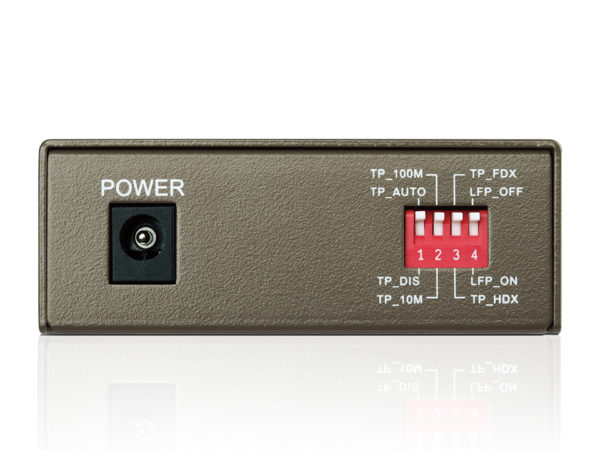

| Fonte de Energia | Adaptador de Alimentação Externa |
| Consumo de Energia Máximo | 2.41W |
| Segurança e Emissão | FCC, CE, RoHS |
| Ambiente | Temperatura de Operação: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉) Temperatura de armazenamento: -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Umidade de Operação: 10% ~ 90% sem condensação Umidade de armazenamento: 5% ~ 90% sem condensação |
